雨水收集系统
发布日期:2016年11月07日

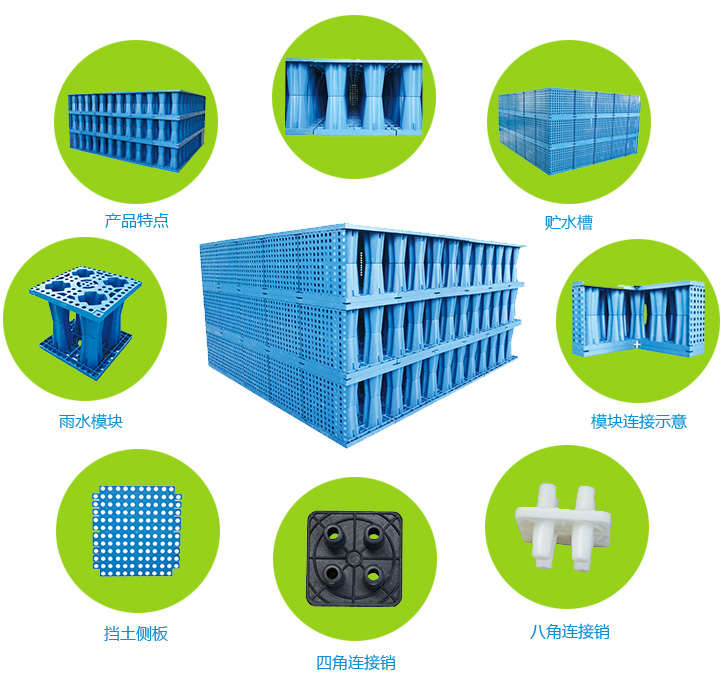

雨水收集模块组件

一、系统设计简述
1、图纸对雨水回用池施工时所涉及的的施工工艺、池体尺寸、具体构造、技术特点、技术优势进行精确简要说明,所涉及内容能够充分反映出施工时的关键要素,为具体施工提供具体框架和要求;
2、模块尺寸为:L*W*H=540*540*520(h),为我公司专利产品,公司已通过iso9001质量管理体系认证;
3、该雨水回用池的运行思路:降雨时将雨水储存起来,降雨停止后可将雨水排空,达到调蓄雨水的目的,另一方面连接回用管网,可实现雨水的再利用;
4、具体施工在实现雨水系统基本功能的基础上,依照相关规范及要求,进行科学创新,更大程度的体现系统的效用大化。

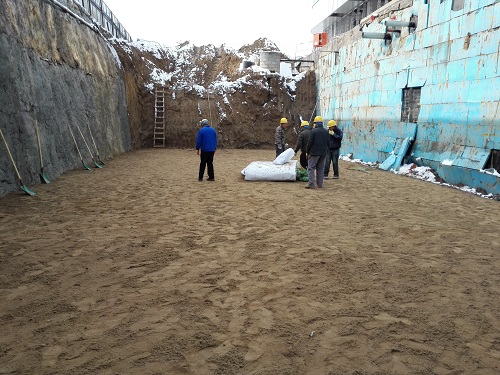

雨水收集系统施工

二、本项目雨水收集系统规模设计依据
1、《雨水控制与利用工程设计规范》  DB11/685-2013
2、《建筑与小区雨水利用工程技术规范》  GB/50400-2006
3、《建筑给排水设计规范》  GB/50015-2003
4 《建筑中水设计规范》  GB500336-2002
5 《城市排水工程规划规范》  GB50318-2000
6 《雨水综合利用》   10ss705

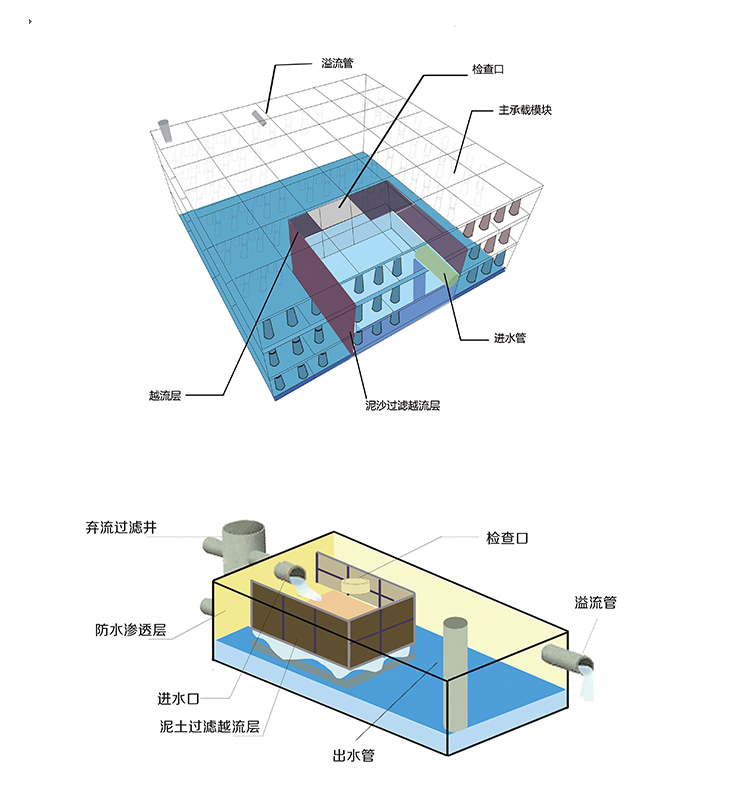

雨水收集系统系统图
三、系统说明
1、本雨水系统的各组成部分应当总体规划、各部分施工要协调一致;
2、本雨水调蓄池组成单元采用立柱式承压设计,拥有更高承载强度,能够系统的长久安全使用;
4、越流层为我公司独有设计,其工艺为:在调蓄池进水管处,通过透水布围挡一部分空间,透水布下部延伸至调蓄池底部,上部延伸至调蓄池高1.5米处,在调蓄池内部形成仅上部敞开的构造,外部雨水进入蓄水池后首先进入越流层,在越流层内沉淀后通过渗透溢流的方式进入调蓄池的其他部分,能有效解决蓄水池的淤积问题;
5、雨水调蓄池的主要部分包括;塑料模块组装池体、防渗层、越流层、排污泵、排空泵、回用泵、雨水分流井、控制系统,其中控制系统可依据要求作适当变动;
6、系统所需水泵全部为污水潜水泵;
7、防渗系统采用复合防渗膜,该防渗膜具有抗拉强度高、延申率大、柔韧性好的特点,施工时可操作性强,能大大提高施工速度和工程质量;
8、系统设置排气管,提高雨水进入的顺畅程度,系统设计的科学性;
9、本系统设计科学合理,尤其越流层设计,解决了淤泥清楚系统华而不实的问题,系统的长久使用;

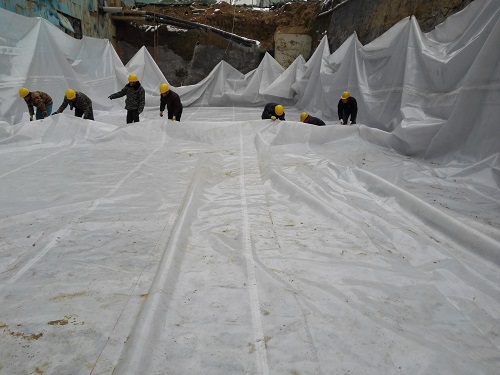

雨水收集模块施工
四、系统选材
1、整个雨水调蓄池的主要材料包括:塑料模块、侧板、连接销、复合防渗膜、土工布、塑料板、挤塑板等;
2、塑料模块采用高再生pp料,以满足绿色建筑设计要求,一组塑料模块由上下两块立柱式单体对接而成,具有很高的抗压强度及稳定性,模块之间的连接通过专用连接销连接,了系统的整体性;
3、土工布及防渗膜共同组成了系统的防渗层:土工布包覆于防渗膜的内外,起到保护防渗膜的作用,聚烯烃防渗膜柔韧性远高于其他同类产品,能有效提高施工效率;防渗膜的连接方式采用焊接、粘结及搭界等方式的结合;
4、控制系统采用手动、自动一体控制柜,其中回用泵连接有变频器实现恒压供水,控制系统可自动实现:水泵运行显示、过载保、缺相、低水位保护、总电流指示和每台水泵的电流指示。

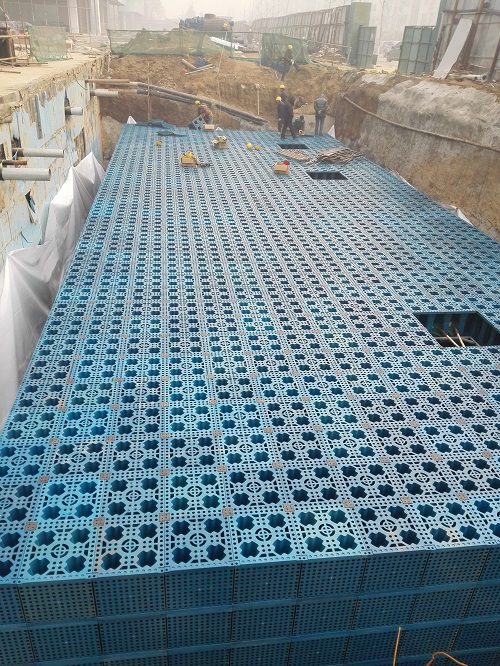

雨水收集池施工
